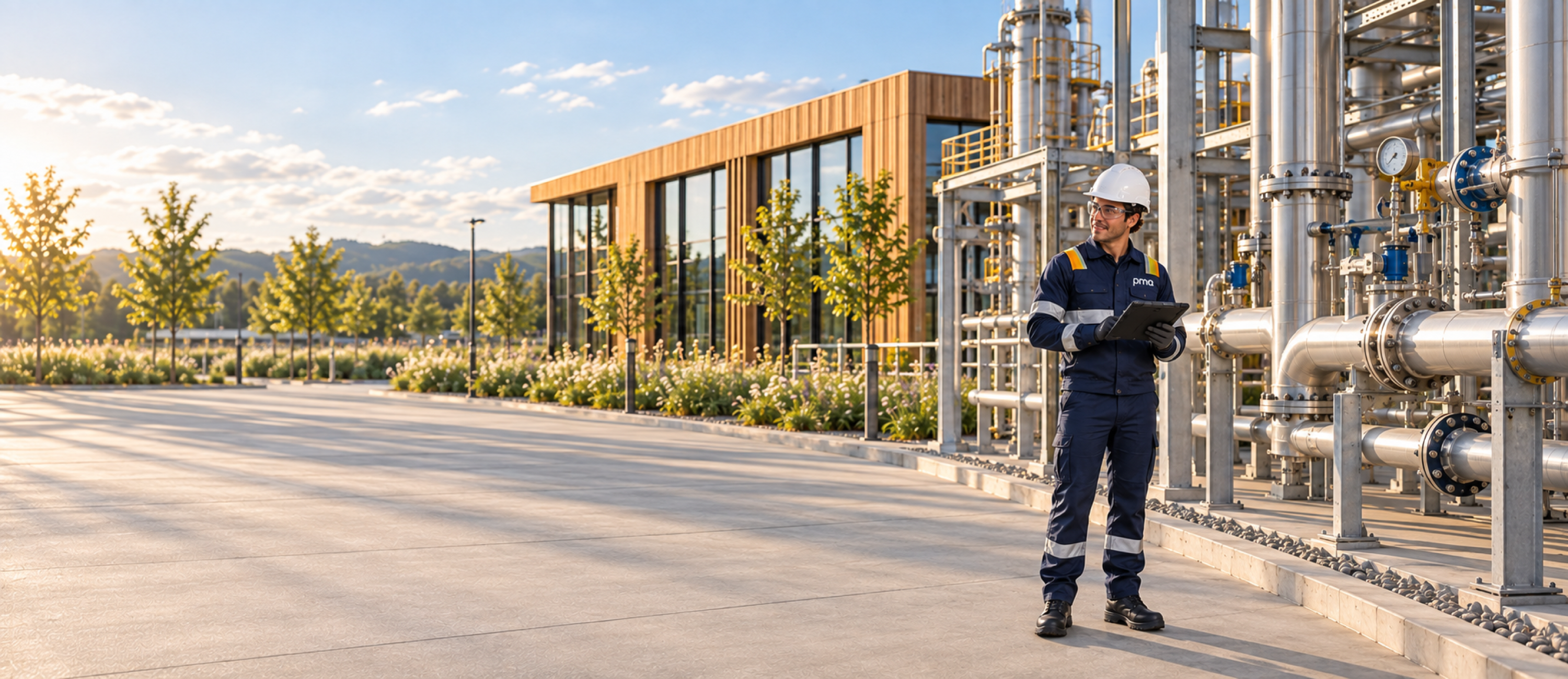

Ingeniero revisando datos de selección de válvulas junto a tuberías industriales.

Dimensione su válvula

Comience por los líquidos, el caudal y la altura de carga disponible. Use los datos publicados de los modelos para preparar una consulta, no para realizar una selección automática.

Equipo de ingeniería revisando planes alrededor de una mesa de reunión.

Dimensionamiento y selección de la válvula Belfield

Seleccione según la aplicación, no según el diámetro de la tubería

La capacidad depende de los líquidos y de toda la instalación. La temperatura, la viscosidad, la densidad relativa, el lastrado del flotador y las tuberías influyen en el resultado. Las capacidades nominales publicadas utilizan una altura de carga de referencia de 25 pies, o 7.5 metros; no son caudales garantizados para todos los procesos.

Cómo funciona el proceso

01

Define el par líquido y las condiciones de funcionamiento.

02

Indique la altura de carga normal y máxima, el caudal requerido y un croquis de las tuberías.

03

Pídale a PMA que confirme el modelo, los materiales y los detalles de la conexión.

Una vista en sección explica el mecanismo del flotador. Las dimensiones y los detalles de instalación deben proceder de los documentos aprobados para el modelo seleccionado.

Referencia del modelo publicado

Los siguientes valores del folleto son capacidades nominales a la altura de carga de referencia indicada. Las normas de las bridas, los materiales, las dimensiones finales y las correcciones de capacidad requieren confirmación para la aplicación. Las unidades son galones imperiales por hora y pulgadas.

ModeloCapacidad (imp gal/h)Entrada (in)Salida (in)Salida lateral (in)
MS/LC1,50021.51.5
MS/STD10,000422
SS61,500211
SS83,000322
SS1010,000422

Condiciones que necesitan revisión detallada

Consulte a PMA sobre líquidos de densidades próximas, cambios de temperatura, alta viscosidad, sólidos en suspensión, ceras, vaporización instantánea y sistemas alimentados por bomba. No extrapole más allá de la capacidad nominal. Consulte la página Rendimiento y el folleto para las indicaciones publicadas sobre temperatura, viscosidad y altura de carga.

Lista de verificación de datos del proceso

  • Identidad de los líquidos, densidad y viscosidad a la temperatura de funcionamiento
  • Temperatura mínima, normal y máxima
  • Caudal requerido, altura de carga disponible y condiciones aguas abajo
  • Riesgos por sólidos, emulsiones, ceras o vaporización instantánea
  • Tamaños de conexión, materiales y un croquis del recipiente o diagrama P&ID

Preguntas comunes sobre la aplicación

¿Qué información debería enviar?

Incluya los nombres de los líquidos, sus densidades relativas y viscosidades a la temperatura de funcionamiento, las temperaturas mínima y máxima, sólidos, caudal, presión, altura de carga, detalles de conexión y un croquis del recipiente o diagrama P&ID.

¿Puedo descargar un dibujo aprobado por proyecto?

El folleto y el manual ofrecen orientación general. Solicite a PMA las dimensiones actuales, los detalles de las bridas y la disponibilidad de planos para el modelo exacto ofertado y la revisión del proyecto.

Prepare su consulta

Consulte el folleto y el manual de funcionamiento y envíe a PMA los datos del proceso y un croquis del recipiente o de las tuberías.
